شیرفشار شکن چیست؟

همانطور که از نام این قطعه پیدا است وسیله ای است برای شکستن فشار. در یک سیستم سیالی کنترل فشار مدار از اهمیت زیادی برخوردار است. این سازه عامل مهمی در ایمنی سیستم است و سلامت سایر اجزا را تضمین می‌کند. در طراحی یک مدار هیدرولیکی، پمپ که عامل ایجاد فشار است معمولا با ضریب توان بالاتری درنظر گرفته می‌شود و فشار ایمن ولازم برای عملکرد سیستم از طریق فشار شکن تعیین می‌شود. مانومتر یا همان فشار سنج هیدرولیک وسیله ای مکمل برای تنظیم فشار است. شیر فشار شکن، فشار سیال عبوری از آن را کم می کند و هم چنین برای ثابت نگه داشتن فشار در خروجی شیر استفاده می شود  در نتیجه فشار خروجی سیال از فشار ورودی آن کمتر می باشد. شیرهای فشار شکن به طور خاص جهت کاهش فشار آب ورودی به شبکه طراحی شده اند.

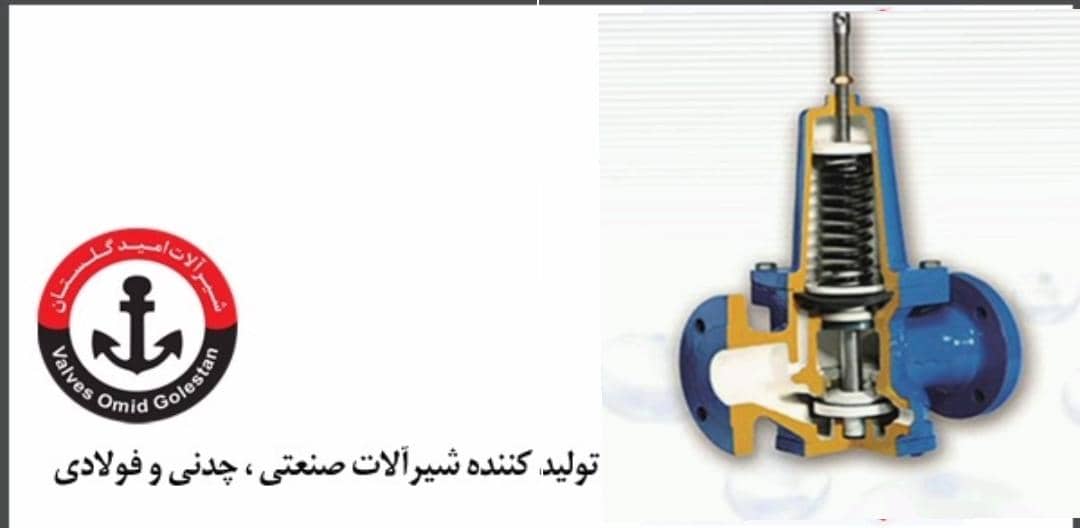

نحوه عملکرد شیر فشار شکن

نحوه عملکرد شیرهاي فشار شکن بر اساس کنش و واکنش دو نیروي متضاد مجاور یکدیگر است. نیروي ناشی از فشار آب ( فلش سبز) تمایل به بستن مسیر جریان دارد و نیروي مخالف ( فلش قرمز) از فنر گرفته شده و تمایل به باز کردن مسیر جریان دارد. هر دو نیرو در راستاي تمایل خنثی کردن یکدیگرند. به علت خاصیت واکنشی متغیر فنر که متناسب با تغییرات ورودي طراحی شده، فشار خروجی به صورت پایدار خواهد بود.
